Défaillance dans le câblage du capteur de position de la pédale d’accélérateur de l’Opel Astra.

Cette défaillance concerne la quatrième génération de l’Opel Astra (J) et elle est due à la corrosion des connecteurs dans le câblage de la pédale de l’accélérateur, du capteur jusqu’à l’unité moteur

Outre la présence du témoin de défaillance allumé, les principaux symptômes sont la perte de puissance, des à-coups lors du démarrage à froid et de l’accélération, ainsi que le véhicule en mode d’urgence, avec ralenti accéléré et sans possibilité d’accélérer.

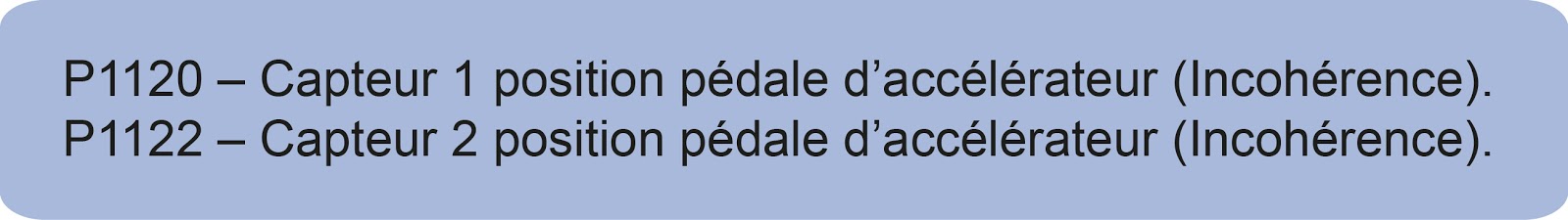

Si une lecture de codes de défaillances effectue, les DTC suivants peuvent apparaître :

Même si cette anomalie est normalement due à la corrosion des connecteurs, le capteur de la pédale de l’accélérateur sera également vérifié, afin qu’un diagnostic correct et complet soit effectué. On procèdera de la manière suivante :

Tout d’abord, on vérifiera le signal de la pédale de l’accélérateur. On emploiera pour cela un oscilloscope, en plaçant le CH1 sur la borne 3 et le CH2 sur la borne 6 du capteur de position de la pédale de l’accélérateur. La masse de l’oscilloscope sera connectée à la borne négative de la batterie. Le contact mis, on actionne l’accélérateur, s’il ne présente aucune anomalie, le signal doit être linéaire et ne présenter aucune coupure ni aucun bond. L’exemple ci-dessous l’illustre :

                               Schéma de gestion moteur de l’Opel Astra

Comment fonctionne le système Valvematic?

VALVEMATIC - TECHNOLOGIE DE CONTRÔLE DE HAUTEUR VARIABLE DES SOUPAPES D’ADMISSION

La lutte entre les différents constructeurs automobiles dans le développement des systèmes permettant la réduction des émissions et des consommations tout en augmentant les prestations de leurs moteurs a mené la marque japonaise Toyota à développer le système nommé Valvematic de contrôle de hauteur variable des soupapes d’admission.

Le  système Valvematic réalise en coordination avec le VVT-i dual (distribution variable) le contrôle continu de la variation de la hauteur de la soupape d’admission, de l’angle d’actionnement de la soupape d’admission, de l’ouverture totale du papillon des gaz et de la synchronisation de la soupape d’admission en fonction des conditions de fonctionnement du moteur.

Cela améliore le rendement du moteur et permet une économie de consommation de carburant. La hauteur des soupapes d’admission varie entre 0,09 mm et 11 mm selon les nécessités du moteur.

Une des particularités de ce système est que l’ouverture du papillon du conduit d’admission est totale (comme pour un moteur diesel) pour réduire las pertes par pompage quelque soit la vitesse moteur.

Ainsi que le système Valvematic saura, en fonction des informations que l’ECM (unité de contrôle du moteur) collecte du capteur PMH (tours moteur), de la NTC (température du liquide de refroidissement), des capteurs HALL de position d’arbres à cames d’admission et d’échappement, du capteur MAF (mesureur de débit d’air aspiré) et du capteur de position du papillon d’admission (au travers de la EDU, unité de contrôle du servomoteur), de combien de millimètres doivent s’ouvrir les soupapes d’admission entre les 0.09 mm et 11 mm (valeurs commentées précédemment) selon les nécessités et pour que le moteur tourne à la vitesse demandée par le conducteur.
